Conceptos clave:

100 Base T:es uno de los tipos de red en el ambito del cosnumo y la pequeña empresa

Armario de comunicaciones: es el lugar donde se conectan los equipos electrónicos para que ninguna persona autorizada no pueda tocar y modificar la instalación

AWG:Es el diametro del hilo que lleva el cable.Esto viene marcado en la funda del cable con las inicales AWG

Bus:Es el medio por donde pasan los paquetes  de confirmación

Comprobador de red LAN: Es un aparato que se utiliza para comprobrar que la
instalacion esta bien mediante unos LED que tienen el comprobador

Conector F:es un tipo de conector para cable coaxial de radiofrecuencia, de uso común en la televisión

Concetor RJ-45:Es el conector para los cables de Ethernet

Crimpadora:Herramienta para la inserción y corte de los pares de cable del cable Ethernet
Ethernet:Es la conexion mas  moderna logica punto a punto

Etiquetadora:Se utiliza para etiquetar los puertos de un panel de parcheo

FTP:Cable de par trenzado apantallado

Internet:Es el conjunto de redes  de comunicación descentralizado que utiliza la familia de protocolos TCP/IP
.
Latiguillo:Es  un cable red  con dos conectores RJ-45 macho en sus extremos, con la misma conexiones  ambas

MAU:Es un dispositivo multi-puerto del equipamiento en el que se conectan las estaciones de trabajo
Patch panel:Es un panel con varias bocas con conectores RJ-45 (Hembras) juntas

Pigtail:UN cable con conexión a un solo extremo
Punto de acceso inalámbrico:Dispostivo  donde se conecta los dispositivos mediante una red inalámbrica

Red inalámbrica:Donde los dispositivos se mandan informacion mediante frecuencias

Roseta de red:Conexión en red de elementos apantallados

Router:Dispositivo donde se conectan los dispositivos mediante una res inalambirca

SMA:Una alternativa de conexión con cable coaxial es la de los routers inalámbricos  y los puntos de acceso cuyo conector es mas pequeño

Smarphone:Teléfono celular con pantalla táctil

STP: Cable de par trenzado apantallado,cada uno de los ares y el conjunto de ellos

Switch:Nos permite conectar varios equipos, uno por cada boca(puerto)de conexiones formando una red Ethernet con cable de pares trenzados y conectores RJ-45

UTP:Cable de par trenzado sin apantallar


Wi-fi: Red donde se conectan los dispositivos inalambricos

wiMAX: Es el punto de acceso  inalámbrico donde  se hace la conexión  con el router o wifi

conectores de cable coaxial

 En estos equipos se suele utilizar un conector denominado de tipo F macho cuyo aspecto se muestra en la imagen .Asi como su colocacion en un cable coaxial adecuado.El conector al que se une es el F hembra.

Si ponemos en cada extremo de un cable coaxial, pero se utilizan en instalaciones de infraestructuras comunes de telecomunicaciones.

Existen otro tipos de conectores para el cables coaxial, pero se utilizan en instalaciones de infraestructura comunes de telecomunicaciones (ICT).

cortadora cable coaxial

Para pelar el cable coaxial ,además del pelador utilizado en los cables pares.Están específicamente diseñados  para este tipo de cable , y en algunos modelos se regula su diámetro de pelado.

Al poner el conector F macho  en el extremo del cable,Hemos de tener cuidado  de que el hilo central  no haga contacto con el propio conector F pues,en ese caso,se haria un cortocircuito y el cable no funcionaria.

Podemos emplear un cuter, para pelar el cable,pero con mucho cuidado y siempre siguiendo las normas de uso, que se exponen a continuacion:

- No poner los dedos en la direccion  en la que se avanza la cuchilla, ni tampoco la mano del compañero.

-No interrumpir a un compañero que esta cortando,ya que al distraerse , podría producirse un accidente

-Cuando no se utilice, guardar siempre la hoja en el interior del cuter.

-Cambiar la hoja cuando este deteriorada o corte poco.

-No usar el cutter con las manos humedas y mantenerlo siempre limpio

-Utilizar guantes de proteccion

-sujetar  correctamente los objetos que puedan moverse al realizar el corte.

cutter

Cable coaxial

 El cable coaxial se utilizo muy a menudo en las primeras redes de área local. El cable era grueso y luego pasaron al cable fino y, finalmente seaparecio.

Hasta que llego las redes inalámbricas que volvieron a salir al mercado ya fuera para unir la antena de televisión o router tipo wifi.

Como sabéis  los puntos de acceso incorporan la antena,que suele ser una de tipo extraíble y puede ser reemplazarse por otra diferente para tener mayor alcance.Encontraremos cable coaxial mas gruesos o mas finos, en función de las perdidas o de la atenuación  que va a tener.Esto es importante ya que la distancia del cable es importante ya que si es muy grande para la X medida tiene perdidas,lo que ganamos en una buena antena lo perdemos en el cable.Uno muy comun es RG=58,cuales perdidas son de  0,8 dB.



 cable 1m


Impedancia:Es la oposicion que presenta un cable al paso de la corriente electrica en radiofrecuencia

patch panel

patch paner : es un panel con varias bocas(conectores rj-45 hembra), es como si fueran varias rosetas de red de una al lado de otra.El panel de parcheo y la electrónica de red se guardan en un armario llamado Armario de comunicaciones.Que solo podra entrar personal autorizado.  Hay patch paner de 24,32,48, etc

En la parte trasera viene identificadas  la correspondencia con las bocas delantera,con objetivo de realizar las conexiones adecuadamente.Tambien vienen marcados los colores de los hilos que van conectados en cada sitio

Ahora toca realizar las conexiones de parcheo. Para ello se debe identificar cada parte y comenzaremos a hacer las conexiones de forma similar para llevar acabo la roseta de red.Empezamos identificando los colores de los cables.

Tambien podemos usar cables STP o FTP,teniendo los elementos preparados para el cable con la pantalla metálica.

Una vez echa las conexiones  del panel de parcheo y la roseta de red ,se debe etiquetar con el mismo nombre para saber a que cable pertenece cada uno.

Utilizaremos la etiquetadora de cualquier marca del mercado . Así con estas maquinas etiquetan todos los elementos , y también sirve para el cable.

etiquetadora

patch panel

De la roseta de red al panel de parcheo

Vamos a proceder a realizar la conexión red y la del panel de parcheo.Estas son las conexiones fijas del cableado, ya que una vez echas ,no se tocan,salvo que encuentren un problema y tengamos que cambiar la ubicación de alguna toma de red.Para ellos necesitamos unas  nuevas herramientas de inserción y corte para conector de conexiones por desplazamiento del aislante.Ya que la conexiones se realiza insertando el hilo sin pelar entre unas cuchillas que lleva la parte de conexiones de la roseta y el lado del panel de parcheo , introduciendo las cuchillas entre el aislante.

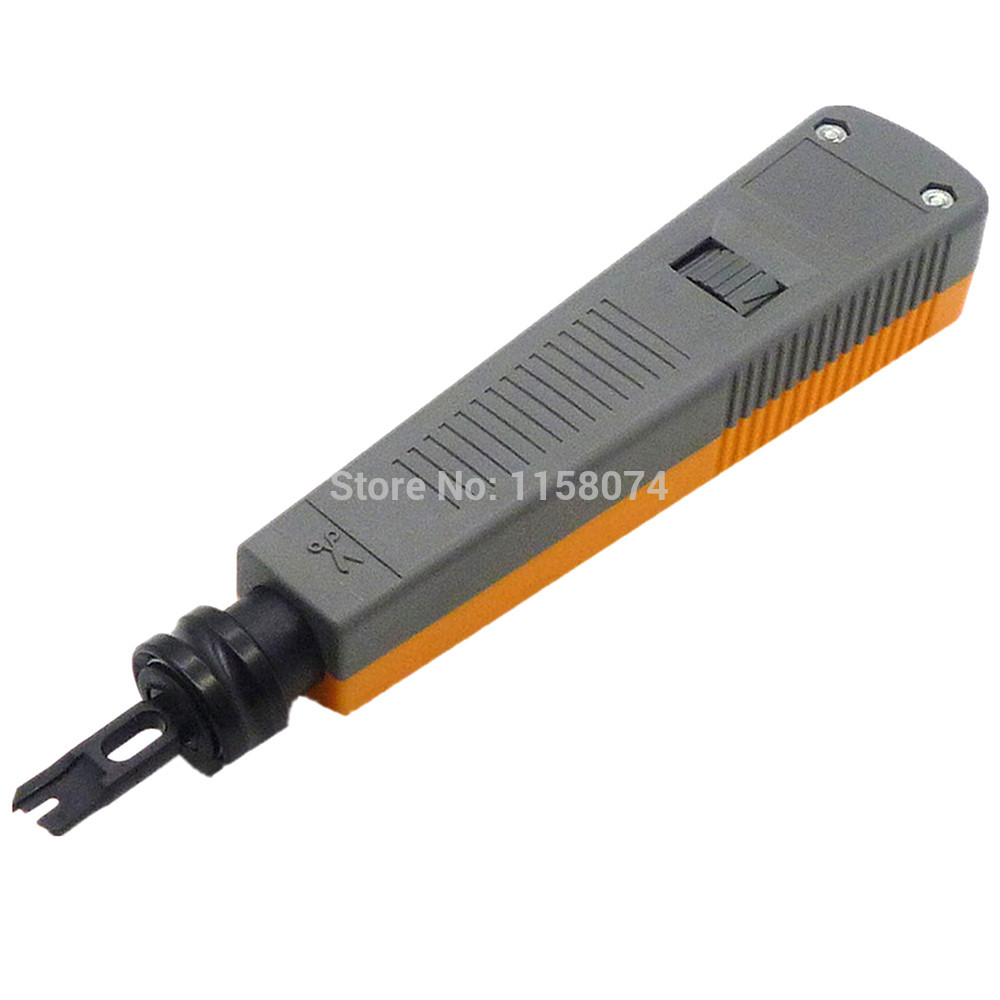

1-Herramienta de inserción: Herramienta que inserta el hilo y lo corta con tijera, incorporando  unos accesorios  para extraer el hilo por si se hubiese insertado erróneamente,

2-  Herramienta de inserción de pacto:Tiene una cuchilla intercambiable que se extrae y se coloca de la otra posición, de forma que por una se inserta el hilo y por la otra se inserta y se corta el hilo.

Esta herramienta se coloca sobre la parte de conexiones de la roseta de la red y se aprieta sobre ella hasta el hilo se inserta en un sitio y es cortado por las tijeras o por unas cuchillas de corte.El protocolo sera el mismo para los cables, pero teniendo en cuenta que no se pueden destrenzar los pares de cables.


Herramienta klose

como montar un cable RJ-(45)

Para empezar tendremos que saber el orden de los cables para introducirlo al RJ-(45) y el orden es asi:Blanco Naranja,naranja,Blanco  verde ,Azul Blanco azul verde y Blanco Marron,Marron.
Ahora ya aprendido el orden pasaremos a los elementos que necesitamos para ajustarlo al RJ-45 como puede ser:

CLIMPADORA

Sirve para pelar cables y para climpar el cable con el RJ-45

CUTER

Con el podemos contar el plástico del cable pero corres el riesgo de cortar tambien el cable.

ya una vez cortada con estos elementos cortamos los cables perpendicularmente y tengan la misma medidas todos que seria de 12mm.

Después introducimos los cables en el rj-45 con el clip hacia abajo y apretamos hasta meter un poco de plástico una vez echo eso , cogeremos la climpadora y cimplaremos con fuerza .Luego solo tendrías que comprobar que esta bien y funciona.
